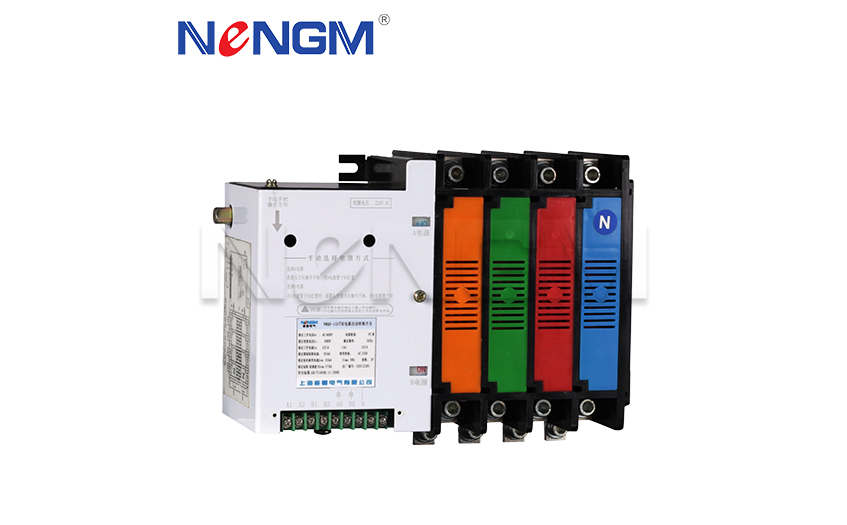

产品概述

NMQ6型A.T.S智能双电源自动切换开关(以下简称开关),是一种紧急断电时仍继续供电开关,开关由负荷开关(开关不合熔断丝或电流脱扣的A.T.S)和智能控制器组成,它以先进的微机控制系统为核心,电磁兼容性设计,抗干扰性强,长期连续工作稳定可靠,配以大屏幕背光LCD显示,给用户形成一个良好的人机对话界面,操作,警示简便及高度智能化,是一种理想的机电一体化新型双电源自动切换开关。

适用范围

本开关适用于50Hz, 60Hz,额定电压1140V以下,额定电流5000A以下的双电源供电开关,能实现常用电源(N)与备用电源(R)之间的自动或手动切换。(主备电源可以是电网, 自起动发电机组,蓄电池等,主备电源由用户自定),使双电源用电客户实现无人值守。流水线、医疗卫生、军事设施、机场、消防、冶金、化工、纺织、石油等不允许停电的重要场所。

产品符合标准: GB/T 14048.11-2016(自动转换开关电器)。

型号含义

产品特点

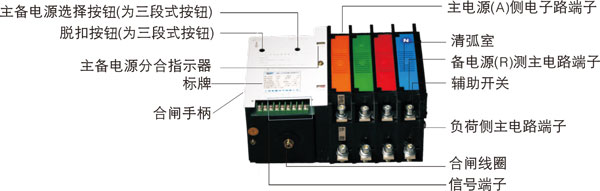

NMQ6型A.T.S作为主备双电源自动切换开关采用电磁驱动,电气机械同时连锁机构,主回路触头为静、动结构,动触头采用v型设计。为避免电磁线圈长期带电,采用电动合闸,机械保持,控制电源均引自主备电流交流220V(无须另加控制电流),由于结构特点优越,故主备电源不会同量接通发生事故。开关有电气或机械合闸指示,同时可以为客户提供常开常闭无源辅助触点供客户其它之用。

外形及安装尺寸及接线图

故障分析排除

◆开机后无反应,按指令按钮后电动操作构不动作,请检查开关的电源接线及专用电缆的连接情况。三相电源及中性线必须接妥。通电后虽然各相电压都有,但面板欠电压显示,请检查开关电源是否接好,是否有缺相现象,本体上的熔断丝是否因电动操作机构电流太大烧断,用合适的熔断丝管更换后再试。

◆经常烧断熔丝管,请检查电动操作机构是否有卡死现象,适当调试后再试。

使用与维护注意事项

◆开关的进出线应接标志接线,如用极开关时主备电源零线(NN,RN)不能接错。否则将影响使用。

◆开关的底板应可靠接地,以保证供电和使用安全。

◆本开关还具备一个功能为“双断” (即主备电源都处于断开位置)。此功主要用于负载处于过负荷或短路情况。客户订货时应说明,否则按常规的企业规范制造(即不合上述功能)。

◆将智能控制器的专用插头插到开关的专用插座上。

◆检查各电器接触部分是否可靠,压紧,熔断器是否完好。

◆经上述检查调试后,系统即可投入使用,建议将工作状态设置成“常用(N)自动”状态。再按下电源开关,然后根据需要设置切换时间。
