用途及适用范围

电网一电网(E型)、电网一发电机(F型各取所需, 自动、手动兼容。

欠电压、过电压、断相、过载、短路保护、带消防远程接口、通讯接口,功能齐全。

一体式、分体式任君选用。

二极、三极、四极,高分断、一般分断,规格齐全。

运行参数整定可调, LCD显示全中文菜单操作。

额定电压400V,额定电流10A-1250A.

符合标准GB/T 14048.11-2016**强制性产品CCC认证。

型号含义

主要技术参数

电器级别: CB级(即断路器主触头能接通分断短路电流并配备过电流脱扣器);

使用类别: AC-33B(典型用途:电动机负载、电阻和30%以下自炽灯负载)。

额定工作电压:线电压~400v,

额定频率: 50Hz:

欠电压保护整定范围值: 150V-180v可调;级差1V,出厂设定值150V.

欠电压恢复正常值:欠电压值+25V.

过电压保护整定范围值: 240V-280V可调;级差1V,出厂整定值280V。

过电压恢复正常值:过电压值-10V.

分闸延时时间: 1.2-60s可调:级差1s,出厂设定值1.2s( 1.2s显示12, 60s显示600)

合闸延时时间: 1.2-60s可调,级差1s,出厂设定值1.2s( 1.2s显示12, 60s显示600),

发电机启动延时时间: 10s。

电压表显示精度: 2.5级。

注:欠电压值、过电压值及各相供电压显示均为相与中性线之间的电压。

为写E2ROM时出错指示（如EEPROM未焊,损坏笔）

保存正确

1秒后自动转换正常工作显示

性能特点

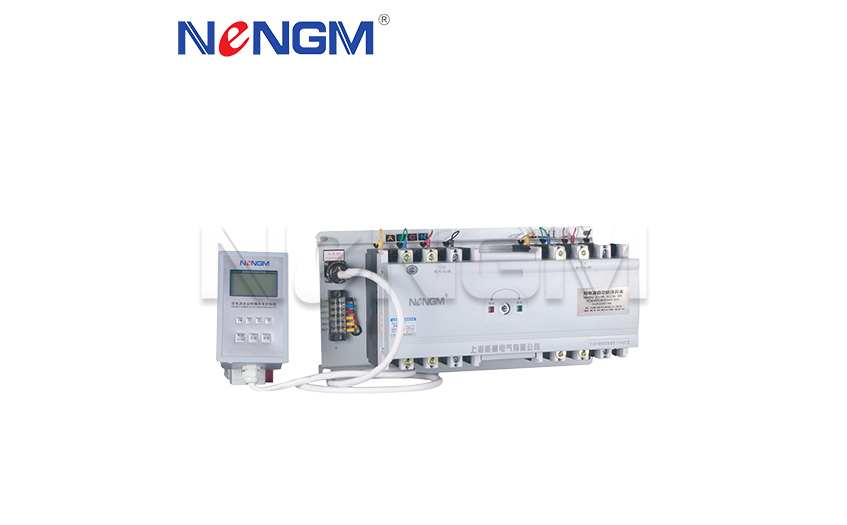

NMQ2-Y/K系列双电源自动转换开关具有完善的检测、保护功能,它采用高速单片嵌入式微处理器为主控芯片,实时检测电源的供电状况,能确保供电系统高可靠运行。

具有机械联锁和电气联锁双重保护功能,以防止两台断路器同时合闸。

具有“手动控制”、“自投自复"、“常用供电”、“备用供电"、“断电再扣”、“自投不自复"6种控制运行方法。

具有欠电压、过电压、缺相等保护功能,防止故障电源向负载供电。

具有电源故障、断路器脱扣等故障的报警或指示功能。

具有防止二次重合闸功能: (即负载侧短路、过载、断电器自动合闸(脱扣)后,不能自行自动合闸)。

具有运行参数值(欠电压值、过电压值、分闸延时值、合闸延时值)整定可调, LCD同时显示两路相电压;全中文菜单操作,方便用户实时查询。

具有消防接口,紧急情况下,只要接入消防控制DC24V(控制电压由用户选择),本控制器会立即输出一控制触点迅速切断相关回路。

具有RS485、RS232C串行通讯接口,应用MODEBUS通讯规约。

安装使用方法及外形安装尺寸
