用途及适用范围

NMB1-□80R型自动重合闸小型断路器(以下简称断路器),适用于交流50Hz ,额定工作电压至400V,额定电流至80A的线路中,对线路进行远距离自动合闸、分闸控制分断或自动信号控制合闸.分闸,同时对线路起过载和短路保护的作用,也可以作为线路的不频繁操作转换之用。目前,广泛应用于与IC卡预付费电度表配套使用来控制线路的分断,及人员难以接近的场合、维护人员不能及时到位的场合、无人值守的场合、供电连续性要求较高的场合。

符合标准: GB10963.1, IEC60898-1,具有先进水平。

型号及含义

结构特点

◆断路器带有自动重合闸、分闸装置,具有如下特点:

◆所有极都有带过电流保护、短路保护功能;

◆额定分段能力高达10KA;

◆断路器操作机构为带储能式自由脱扣机构,触头快速闭合、快速分段,克服了断路器

◆在自动重合闸、自动分闸过程中带动手柄速度快慢带来的不利影响,大大提高了产品,

◆使用寿命;在正常工用时,触头只能停留在闭合或断开位置;

◆自动重合闸、分闸装置,由可控硅、集成芯片,马达、齿轮组成驱动元件；

◆壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成。

正常工作条件和安装条件

◆环境温度:-25℃~+60℃;

◆海拔高度:安装地点的海拔不超过2000m;

◆安装类别: Ⅱ、Ⅲ级;

◆安装方式:采用TH35-7.5型钢安装轨安装。

技术参数

主要规格:

◆额定电流In: 6A、10A、16A、20A、25A、32A、40A、50A、63A、B0A;

◆极数: 1P+N, 2P或者3P+N, 4P。

主要技术参数:

◆瞬时脱扣类型:C型

◆额定工作电压Ue: 230V(1P+N,2P) , 400V(3P+N, 4P);

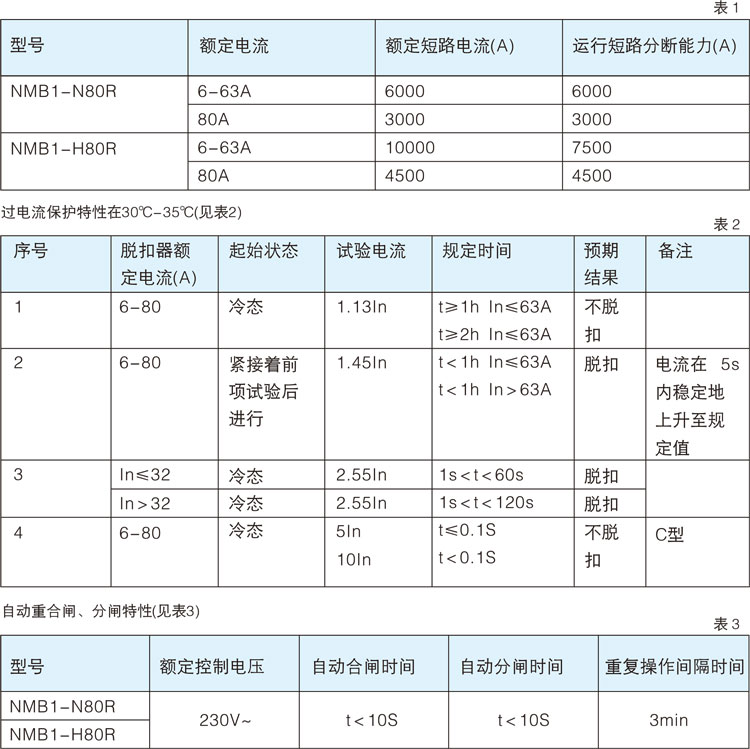

◆额定短路能力lcn、运行短路分段能力lcs(见表1)。

外形及安装尺寸
