用途及适用范围

NMCM1L系列剩余电流断路器(以下简称断路器),主要适用于交流50Hz,额定电压400V,额定电流至800A的配电网络中,用来对人提供间接接触保护,也可用来防止困设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,还可作为线路的不频繁转换和电动机不频繁启动之用。常规的带剩余电流保护断路器的漏电保护模块工作电源取样为二相,本系列断路器为三相,若缺任一相,断路器漏电保护模块仍能正常工作;额定剩余动作电流IAn及断开时间根据实际情况现场可调;当根电压降至50V,漏电保护模块仍然正常工作;具有漏电报警输出功能。

产品符台: IEC60947-2、GB14048.2标准。

型号含义说明同NMCM1,只要型号后面另加: 1(即报警又跳闸)或者1(报警不跳闸)

正常工作条件

1、周围空气温度上限不超过+40℃；不限不低于-5℃；24h内的平均值不超过+35℃；注;在周围空气温度高于+40℃或低于-5℃的条件下不使用的断路器应与制造厂协商；

2、安装地点的海拔高度不超过2000m；

3、大气的相对湿度在周围**温度+40℃时不超过50%；在较低的温度下可以有较高的相对温度(例如200℃时为90%),并考虑到温度变化发生的产品表面的凝露；

4、安装条件：一般应垂直安装,也可水平安装(横装)；

5、安装类别：断路器主电路I1类,控制电路和辅助电路为11类

6、污染等级：3级；

7、外磁场：安装场所附近的外磁场在任何方向不超过地磁场的5倍。

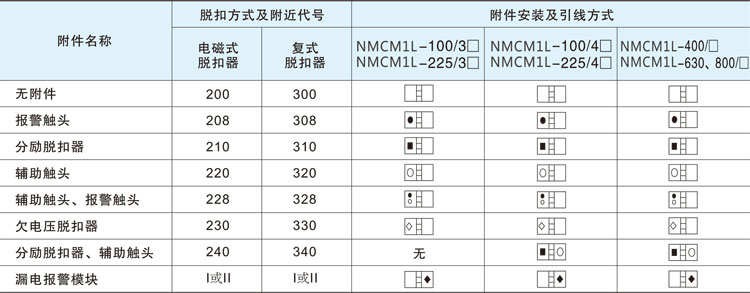

主要附件参数表

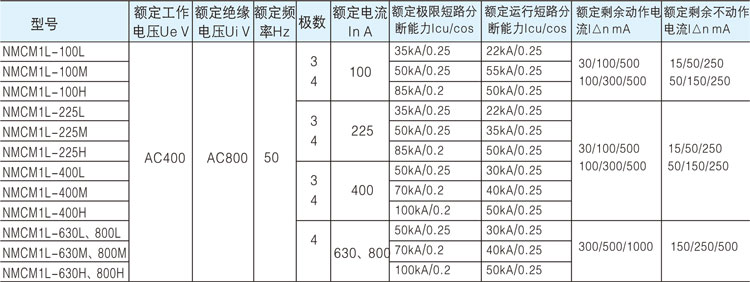

主要技术参数

外形及安装尺寸

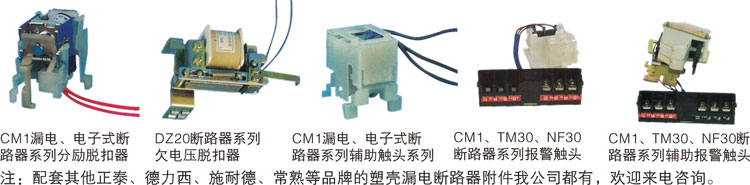

配件及附件
