产品概述

NMCH8系列家用交流接触器(以下简称接触器),主要适用于交流50Hz(或60Hz),额定工作电压至400V、使用类别AC-7a下的额定工作电流小于或等于63A,使用类别AC-7b下的额定工作电流小于或等于32A,额定限制短路电流小于或等于6KA的电路中,用于控制家用及类似用途的低感或微感负载,也可用于控制家用照明及电动机负载。

产品主要应用于家庭、宾馆、公寓、办公楼、公共建筑、购物中心、体育馆等场所,实现自动化控制功能。

符合标准: IEC61095, GB17885

产品特点

●属于模数化控制电器,结构新颖,体积小巧。

●安装轨道化,尺寸模数化,使用安全化,可与小型断路器组合安装于控制照明箱内。

●采用优质绝缘材料,大大提高了安全性。

●外形美观,有工作状态指示窗。

●无噪音,适用于宾馆、医院等场所。

型号说明

正常工作环境及安装条件

●周围空气温度为:-5℃~+40℃,其24小时内平均温度不超过+35℃。

●海拔高度:不超过2000m。

●大气条件:安装地点的空气相对湿度在**温度为+40℃时不超过50%;在较低的温度下允许有较高的相对湿度,例如+20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。

●运输和储存温度;-25℃-+55℃,短时(24h内)可以+70℃.

●污染等级:2.

●·安装类别: 110

●安装处应无显著冲击及振动。

●安装式:采用TH35-7.5型安装导轨。

●产品垂直安装,安装面与垂直面的倾斜度不大于±5。

●动作(操作)条件:在周围空气温度为-5℃~+40℃范围内,对接触器线圈施以额定控制电源电压Us,使其发热至稳定状态时,接触器在额定控制电源电压Us的85%和110%之间吸合,在额定控制电源电压Us的75%和20%之间释放和断开。

●机械寿命:接触器的机械寿命不小于100万次。

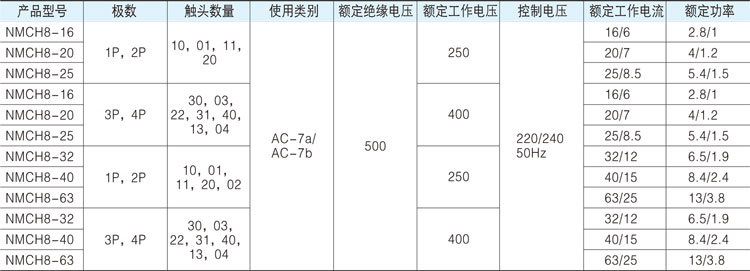

主要技术参数

外形尺寸
