万能式断路器的操作说明
发表时间:2022-07-21 13:26:11 人气:

万能式断路器操作说明:

1.万能式断路器手动储能:

1.1、储能时,反复上下转动储能手柄适当次数(约6-7次)。当手感觉不到反作用力时,储能完成;

1.2.储能完成后,“储能,

2.万能式断路器的电能储存:控制回路通电后,电能储存将自动运行(当控制回路已接通为自动预置形式时)万能式断路器的分合闸操作:

1.1.合闸 当断路器处于储能分闸状态时,按下黑色“I”按钮,断路器合闸,“分合闸”指示灯由“O”切换为“I”,“储能与释放”指示灯由“储能”状态切换为“能量释放”状态;

1.2、分闸:当电路断路器处于合闸状态,按下红色“O”按钮,断路器分闸,“分合闸”指示灯由“I”变为“O”。 2、万能式断路器电动分合闸操作: 2.1. 合闸:当断路时er处于储能和断开状态,对合闸电磁铁施加额定电压可使断路器合闸;

2.2、分闸:当断路器处于合闸状态时,通过对分励脱扣器施加额定电压,即可将断路器分闸。抽出式万能式断路器操作:

1. 万能式断路器本体的插入操作:

1.1.拉出导轨;

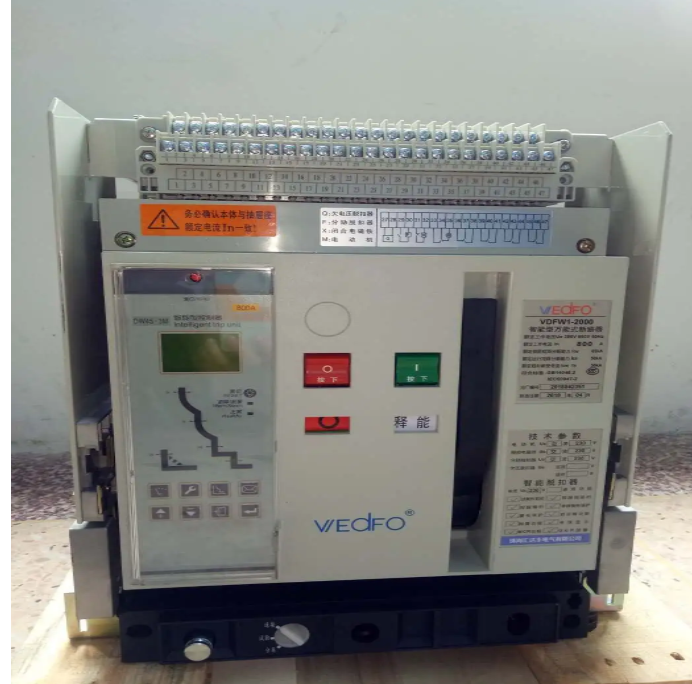

万能式断路器

1.2.将断路器本体放在导轨上,注意断路器的两个突出支架应插入导轨凹槽;1.3.将断路器本体向内推至推不动为止; 1.4.拉出拉手,将拉手的六角完全插入抽屉座的拉手;

1.5、顺时针转动拉手,直至指示灯转至“连接”位置,抽屉底座两侧可听到“咔哒”两声,拉出拉手放回原位;

2、万能式断路器本体的抽出操作:

2.1.首先,将断路器主体从“连接”位置移动到“分离”位置。 ” 位置(逆时针转动手柄);

2.2.拉出手柄后,再拉出断路器本体,拉出断路器本体时注意防止因重心前移而使断路器倾翻、坠落
