用途及适用范围

本系列变频器是一款通用多功能变频器,对交流异步电机进行VIF控制,可用于驱动纺织、造纸、拉丝、机床、包装、食品、风机、水泵及各种自动化生产设备。变频器启动力矩大,调试简单,可实现8段速运行,系统闭环过程控制和组网功能等。

型号及含义

变频器基本配置和功能

变频器输入、输出端所用接触器等开关器件

若在电源和变频器输入端之间加装接触器,则不允许用此接触器来控制变频器的启停。一定需要用该接触器控制变频器启停时,间隔不要小于一个小时。频繁的充放电易降低变频器内电容器的使用寿命。若输出端和电机之间装有接触器等开关器件,应确保变频器在无输出时进行通断操作,否则易造成变频器内模块损坏。

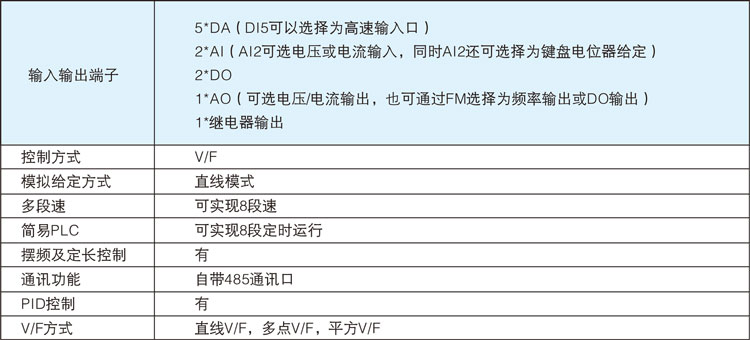

变频器基本配置和功能如下:

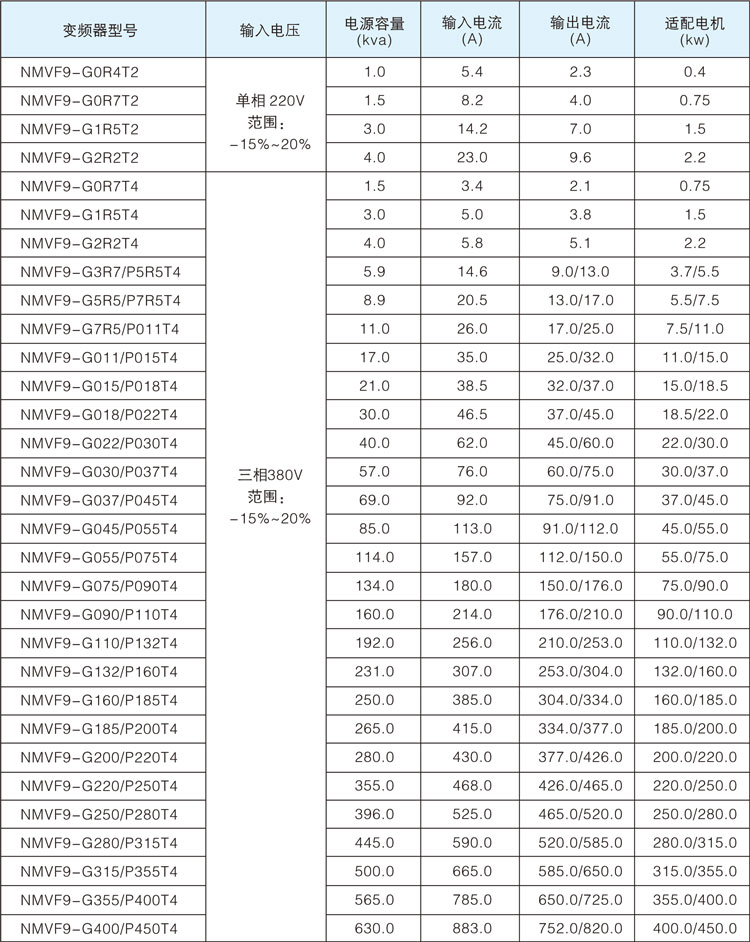

技术参数

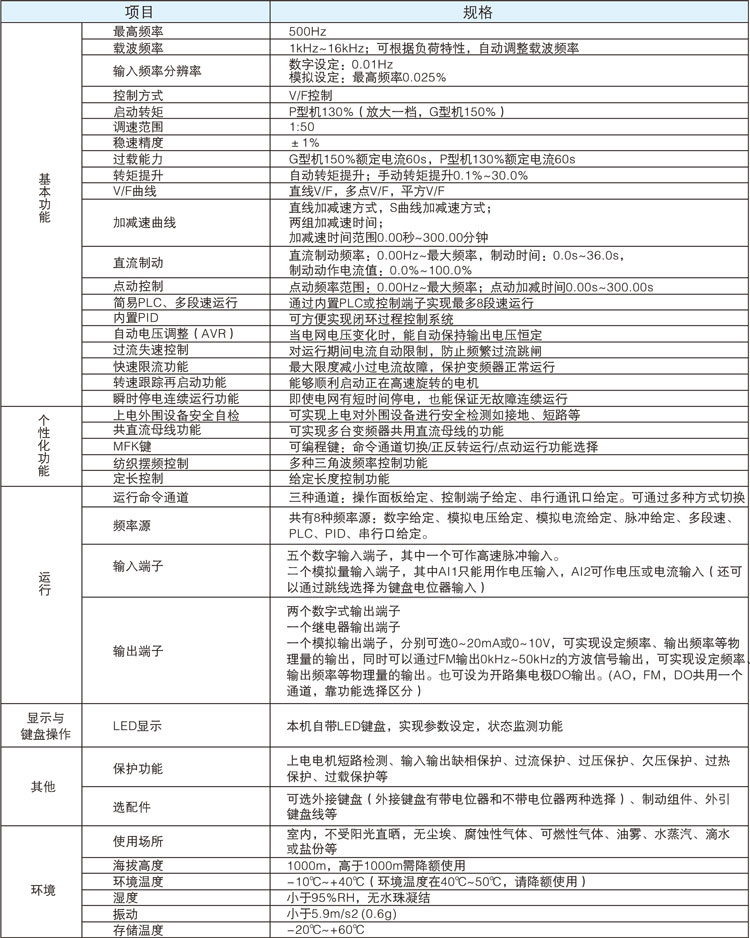

技术规范

外形尺寸及接线图
